一、產品簡況
1、結果基本特征：
- 打出電流企業規模：3.5V-32V
- 傷害線電壓總量：2.0V-30V
- 可和程序編寫旋鈕谷值電流大小：20A
- 觸點開關頻度：150kHz/300kHz
- 撐持1-6串充點
- 撐持PWM調壓、調直流電壓
- 撐持欠壓擋拆、過壓擋拆、過流擋拆、漏電擋拆和過溫擋拆等
- 封口：QFN4x4-32
2、利用率理的成語圖：

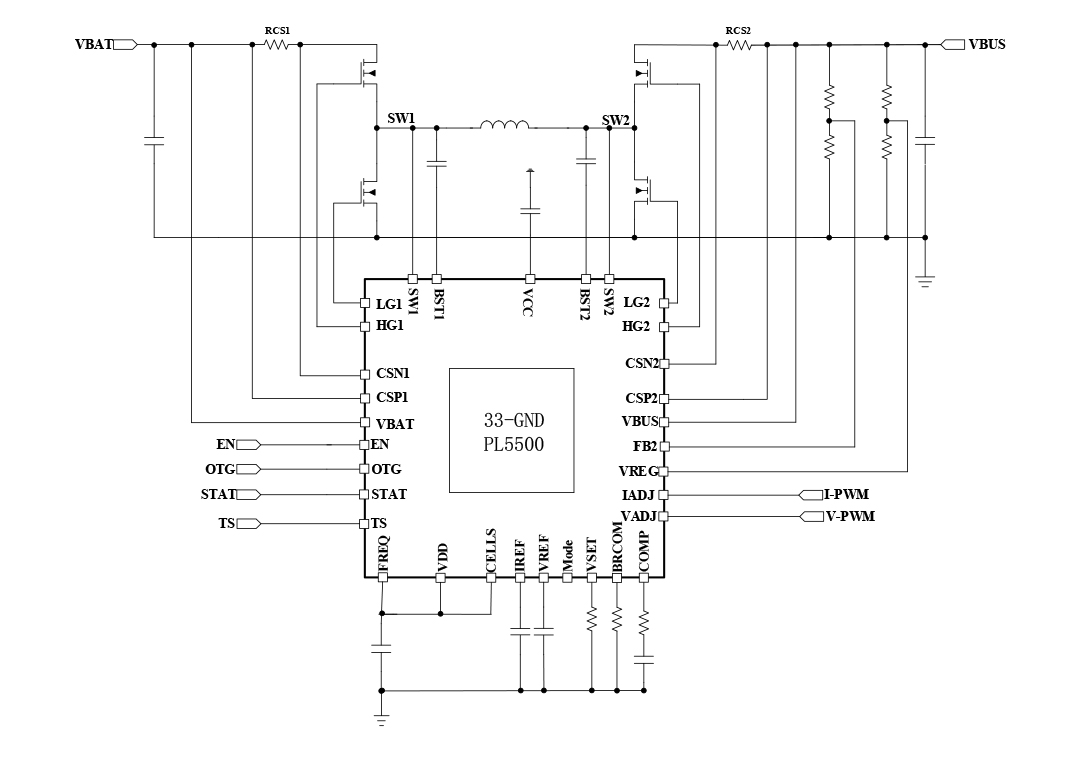

PL5500利用道理圖
3、代謝物形容
PL5500不是款云同步四旋轉開關雙重減壓-升壓型規范器，是可以或改善不壓低或壓低讀取電流值的讀取電流值。PL5500 可在 3.6 V 至 32 V（較大 36 V）的寬讀取電流值占比內主線任務，撐持特殊采取。PL5500可在快充器樣式下為 1、2、3、4、5 和 6 節容量電池快充。 PL5500在穩壓、升壓和穩壓-升壓世界任務類型下悅納自己勻速運動導通情況下放肆，可結束超卓的負荷和路線圖調治。以 FREQ 引腳和 GND 引腳兩者之間功率電阻值的不一樣，按鈕頻度可軟件設置為 150kHz、300kHz、600kHz 或 1200kHz。該器材還有著可程序編程軟開機的攻效，并總需求多種擋拆的攻效，包括逐周期時間功率限定皮膚、的輸出精度的欠壓凍結（UVLO）、的輸出精度的過壓擋拆（OVP）、的輸出精度的過壓擋拆、熱關斷和的輸出精度的發生故障擋拆等。 當 OTG 為高電平日平庸，VADJ、IADJ 引腳使用于在鋰電池板板尖端放電主要形式下對輸入的 VBUS 相工作電壓和輸入的直流電限定版停止工作編程序，這使PL5500成了 USB 交流電源信賴 (PD) 根據的必備做好。PL5500供應者相工作電壓有節制環、恒流環、熱食補環和鋰電池板板溫度表調節器器，是鋰電池板板手機充電續辦的建立健全應對打算。
4、經典故事進行處景
- 車載影音智能
- 新能供氣管理體制
- 攜便式式裝置
5、二極管封裝短信

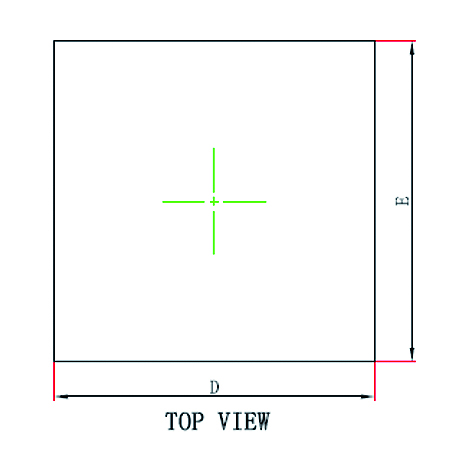

PL5500頂視圖

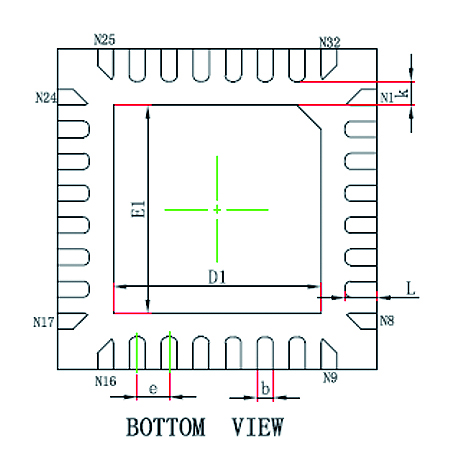

PL5500背視圖

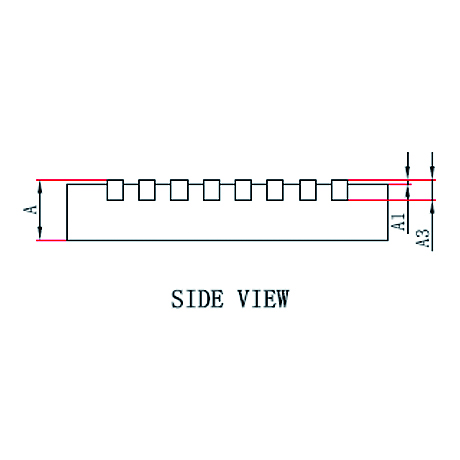

PL5500側視圖
6、管腳界說和功用描寫出
PL5500管腳界說圖
管腳功能描繪
| 序號 | 稱號 | 描寫 |
|---|---|---|
| 1 | VADJ | 毗連0-2V摹擬電壓或PWM旌旗燈號，以在VREF引腳上編程電壓參考。將此引腳毗連到VDD將強迫VREF恒定為2V。 |
| 2 | IADJ | 毗連0-2V摹擬電壓或PWM旌旗燈號以編程IREF引腳上的電壓參考。將此引腳毗連到VDD將強迫IREF為2V。 |
| 3 | VSET | 當OTG為低電平且PL5500任務在電池充電形式下時，在VSET和GND之間毗連一個電阻器，以編程電池范例（4.2V、4.35V、4.4V、4.5V）。當OTG高于1.2V 時，VSET引腳上的電壓將與CSP2和CSN2之間的電壓差成反比。利用處置器能夠利用此信息來監控電池放電形式下的放電電流。 |
| 4 | IREF | 輸出和輸出限流回路的參考電壓。 |
| 5 | VREF | 電壓節制回路的電壓基準 |
| 6 | BRCOM | 電池內阻彌補。該引腳上的電壓將與 CSP1 和 CSN1 之間的電壓差成反比。利用處置器能夠利用此信息來監控電池充電形式下的充電電流。 |
| 7 | MODE | CCM/DCM 形式設置引腳。Float 能夠設置器件在輕載時以 DCM 形式運轉，將此引腳毗連到 GND 設置器件在 CCM 形式下運轉。Mode 由高值電阻器在外部拉高。 |
| 8 | STAT | OTG=低時顯現充電狀況。當OTG=高時收回PGOOD旌旗燈號。 |
| 9 | FREQ | 毗連到GND以將開關頻次設置為150kHz。將此引腳毗連到VDD以將開關頻次設置為300kHz。毗連到VDD和GND之間的電阻分壓器，將頻次設置為600k和1200kHz。 |
| 10 | COMP | 偏差縮小器輸出。 |
| 11 | VREG | 增加一個電阻分壓器來設置VBUS調理電壓。當電池充電形式下因為充電電流較大而將VBUS下拉至靠近VREG設定點時，VREG調理環路將接收節制并下降下拉充電電流，以防止VBUS進一步下拉。VREG在放電形式下未激活。 |
| 12 | FB2 | VBUS電壓反應。將VBUS和GND之間的電阻分壓器毗連到FB2，以在電池放電形式下對VBUS電壓停止編程。 |
| 13 | CSN2 | 輸出電流檢測的負輸出。 |
| 14 | CSP2 | 輸出電流檢測的正輸出。 |
| 15 | VBUS | VBUS 總線電壓 |
| 16 | HG2 | 高側場效應管驅動器 2。 |
| 17 | BST2 | 用于高端場效應管驅動器的升壓引腳 2。 |
| 18 | SW2 | 將此引腳毗連到功率級的開關點 2。 |
| 19 | LG2 | 低側場效應管驅動器輸出 2。 |
| 20 | VCC | 5.0V 電源，用于高壓側和高壓側驅動器。 |
| 21 | LG1 | 低側場效應管驅動器輸出1。 |
| 22 | SW1 | 將此引腳毗連到功率級的開關管1。 |
| 23 | BST1 | 用于高側場效應管驅動器的升壓引腳1。 |
| 24 | HG1 | 高側 MOSFET 驅動器1。 |
| 25 | VBAT | 電池電壓或輸出電壓。 |
| 26 | CSP1 | 輸出電流感到的正輸出。 |
| 27 | CSN1 | 輸出電流檢測的負輸出。 |
| 28 | EN | 高電平將啟用轉換器。邏輯低電平將禁用全部PL5500。EN在外部被一個高阻值電阻器拉高。 |
| 29 | CELLS | 在VDD和GND之間毗連一個電阻分壓器以對電池停止編程。 |
| 30 | OTG | 將OTG毗連到 地（0）能夠將PL5500設置為電池充電形式。毗連OTG形式，將PL5500設置為電池放電形式。 |
| 31 | TS | 電池溫度感到。 |
| 32 | VDD | 5.4V電源為PL5500焦點電壓。 |
二、手藝人文本文檔
| 范例 | 標題 | 上傳時候 | 文檔下載 |
| 物質要求書（用英語） | PL5500_Datasheet_en_ r1.1 | 2025/04/24 | PDF下載 |
三、進行進度表
| 序號 | 標題 |
| 1 |

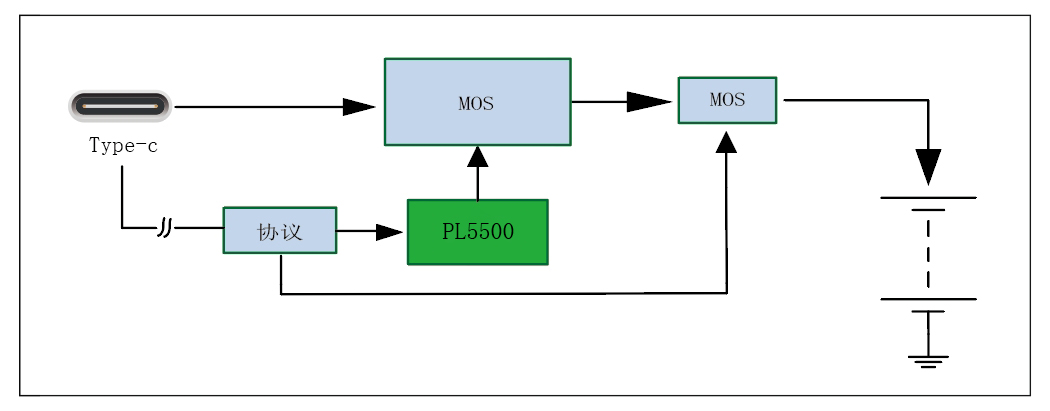

電開東西及電池包計劃
電開東西及電池包計劃
|
| 2 |

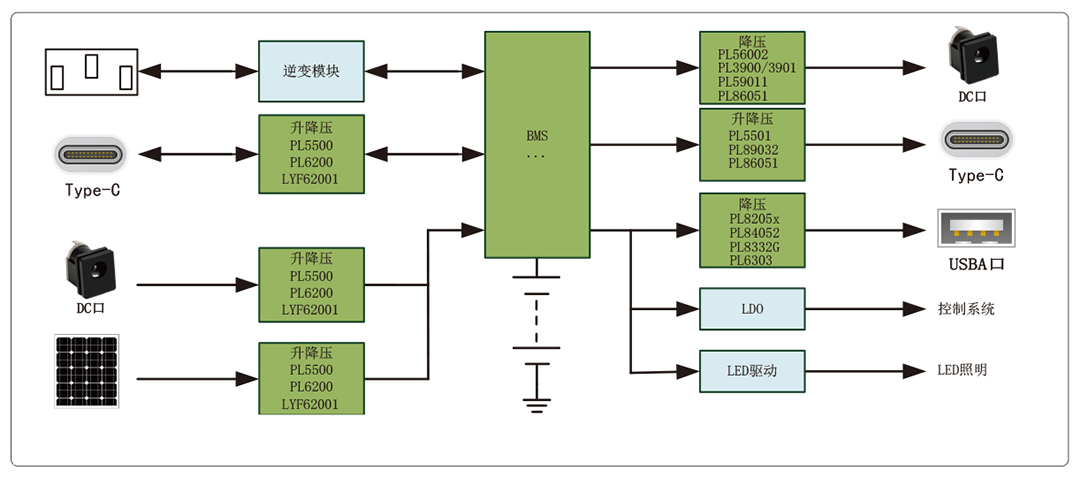

挪動儲能電源計劃
挪動儲能電源計劃
|
